От ЧПУ к холодной высадке: пример с

Источник статьи：YF Zhichengjia Ответственный редактор：YF Zhichengjia Время публикации：2026-06-02 15:14

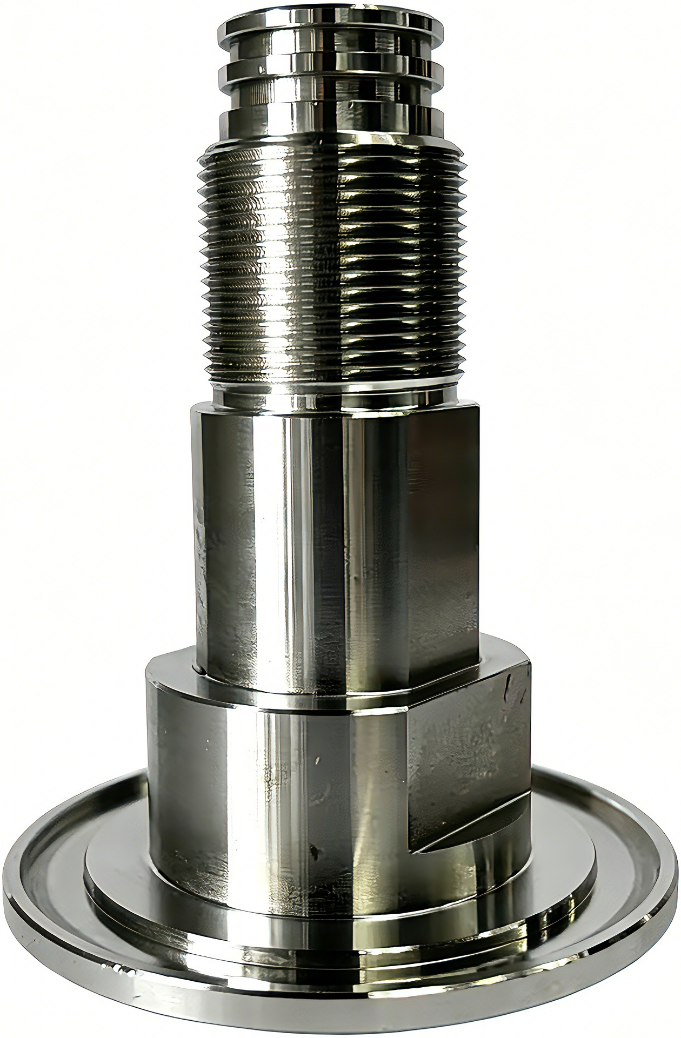

Рисунок 1: Готовая подъемная втулка из алюминиевого сплава 6061. Она требует прецизионной резьбы и гладкой верхней сопрягаемой поверхности.

Каждый инженер в цепочке поставок аккумуляторных батарей для электромобилей знает это давление: детали должны сохранять строгие допуски, соответствовать жестким требованиям безопасности, выдерживать огромные объемы производства и, что самое главное, снижать затраты.

Недавно я провел углубленный анализ затрат на центральную подъемную втулку (используется для подъема и крепления аккумуляторных блоков во время сборки). Это классический пример «избыточно спроектированной» детали. Традиционный метод включал чистую механическую обработку с ЧПУ из сплошного прутка из алюминия 6061. Хотя это было функционально, процесс был медленным, создавал значительные отходы материала и, естественно, имел высокую цену — наша стоимость за деталь составляла около 50 юаней (примерно 7 долларов США).

Учитывая, что одна производственная линия требует тысяч таких деталей, эти затраты быстро суммируются.

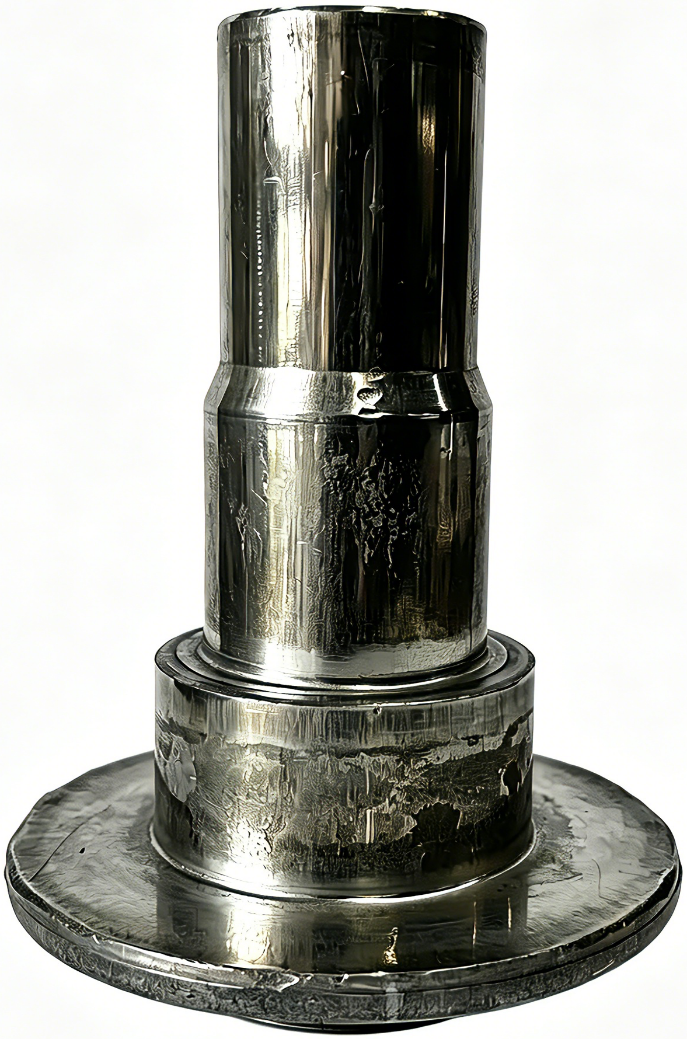

Рисунок 2: Заготовка после холодной высадки. Достигнута близкая к конечной форма с минимальной необходимостью механической обработки. Нет стружки, нет отходов материала.

Поэтому мы по-новому взглянули на ее геометрию. Это полая втулка с фланцем — форма, практически созданная для холодной высадки. Вместо того чтобы срезать 50% металла со сплошного прутка, мы перешли на гибридный процесс: холодная высадка + вторичная механическая обработка.

Рабочий процесс прост:

Формирование заготовки: Использование холодной высадки для формирования базовой формы (см. Рисунок 2). Это невероятно быстро, обеспечивает высокую повторяемость и достигает почти 98% использования материала.
Чистовая обработка: Поверх этой заготовки нам нужно выполнить всего несколько быстрых операций с ЧПУ, чтобы нарезать верхнюю резьбу и обработать посадочную поверхность (см. Рисунок 1).

Реальное влияние на итоговую прибыль

Разница в стоимости поразительна. Общая стоимость процесса теперь составляет примерно 20 юаней за деталь (менее 3 долларов США). Это экономия в 30 юаней на каждой подъемной втулке.

Но экономия выходит далеко за рамки только лишь затрат.

Эффективность: В 5 раз выше скорость производства

При старом методе чистой обработки с ЧПУ каждая деталь занимала 20 минут. Теперь, благодаря холодной высадке, заготовка формируется всего за секунды. Даже с учетом упрощенной чистовой обработки на ЧПУ общее время цикла составляет менее 4 минут.

Что это значит для реального производства? Одна линия теперь может выпускать более 300 деталей в день по сравнению с предыдущими 60. Это увеличение выпуска в 5 раз — без добавления дополнительного оборудования или производственных площадей.

Неожиданный бонус: Структурная целостность

Если вы делаете точку подъема для аккумуляторной батареи, прочность не подлежит обсуждению.

Чистая механическая обработка с ЧПУ непосредственно из прутка 6061 разрезает внутреннюю волокнистую структуру алюминия. Нарушенная волокнистая структура может создавать слабые места, особенно при воздействии повторяющихся нагрузок или подъеме тяжелых грузов.

Холодная высадка делает прямо противоположное. Она формирует металл под высоким давлением, заставляя волокнистую структуру следовать геометрии детали. Волокнистая структура остается непрерывной и неразрывной, огибая фланец, корпус и шестигранные поверхности (см. Рисунок 3).

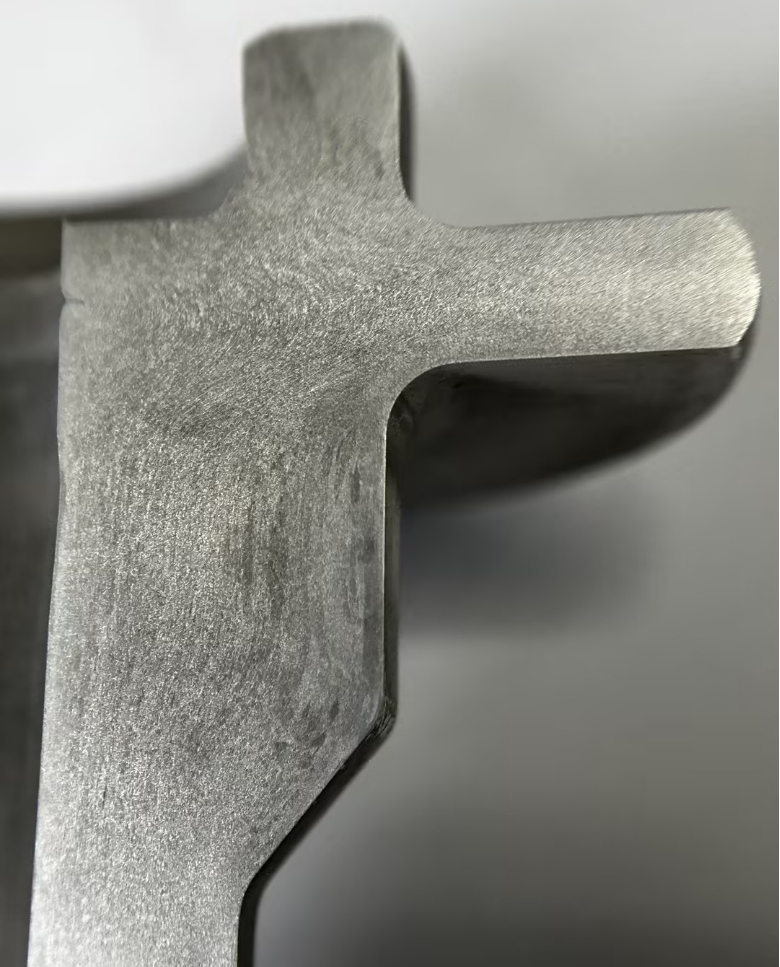

Рисунок 3: Непрерывная волокнистая структура приводит к более высокой структурной прочности.

В наших испытаниях на растяжение версия с холодной высадкой продемонстрировала превосходную устойчивость к разрушению под напряжением по сравнению с версией с чистой обработкой на ЧПУ. Для критически важной точки подъема тяжелого аккумуляторного блока электромобиля это не просто бонус — это функция безопасности.

Заключение: Втулка холодной высадки дешевле, быстрее в производстве и прочнее.

Примечание для инженеров-конструкторов

Если вы проектируете или закупаете точки подъема аккумуляторных блоков, кронштейны или аналогичные механические крепежные элементы, перестаньте по умолчанию без лишних раздумий выбирать «ЧПУ».

Гибридный процесс холодной высадки (для заготовки) плюс минимальная обработка на ЧПУ (для прецизионных сопрягаемых поверхностей) — это проверенный способ убить затраты, сэкономить время и повысить прочность. Мы успешно применили это к алюминиевому сплаву 6061, поставляя более безопасные и надежные детали при одновременном значительном сокращении затрат на спецификацию материалов (BOM).
