Решения проблем с соединениями эл

Сегодня, когда производители автомобилей на новых источниках энергии (NEV) стремятся к максимальному запасу хода, бескомпромиссной безопасности и жесткому снижению затрат, технологические итерации систем «трех элементов» (тяговая батарея, электродвигатель, электронный контроль), облегченных кузовов и умных шасси сменяют друг друга буквально каждый месяц. Однако в ходе этой стремительной эволюции отрасль столкнулась с крайне скрытым, но критически важным базовым вызовом — незапланированным ослаблением и выходом из строя крепежных соединений.

В автомобилестроении традиционный крепеж сталкивается с рядом неизбежных проблем:

• Потеря бюджета по закону «15-85»: Прямые затраты на закупку самих метизов составляют лишь 15% (явные расходы). Однако если из-за ошибок на этапе проектирования, низкой эффективности сборки, переделок или проблем с качеством на этапе постпродажного обслуживания возникают скрытые издержки, они нередко взлетают до 85% от совокупной стоимости владения (TCO)!

• Срыв резьбы и гальваническая коррозия в легких сплавах: Облегченные материалы, такие как алюминиевые и магниевые сплавы, сегодня применяются повсеместно, но из-за мягкости их матрицы прочность резьбы на сдвиг оказывается недостаточной. Кроме того, прямой контакт стальных болтов с магниевым сплавом неизбежно вызывает тяжелую гальваническую (электрохимическую) коррозию.

• Жесткие требования к вибростойкости и герметичности: Находясь в условиях высокочастотной вибрации и сложных дорожных условий, аккумуляторные батареи и компоненты шасси требуют соединений, которые никогда не ослабнут, обеспечивая при этом полную пыле- и влагозащиту по стандарту IP68.

• Крайне сжатые сроки для принятия проектных решений: Циклы разработки новых моделей автомобилей резко сократились. Если на ранних этапах подбору компонентов не уделить системного внимания, затраты на исправление ошибок и доработку на поздних стадиях будут расти в геометрической прогрессии.

Отвечая на эти вызовы индустрии, компания YF ZCJ, опираясь на более чем 20-летний опыт работы в сфере прецизионного крепежа, позиционирует себя как «Эксперт по оптимизации совокупной стоимости владения (TCO) от прототипа до постпродажного обслуживания». Исходя из глубокого понимания базовых процессов и инженерных технологий, YF ZCJ предлагает практичное и комплексное решение для резьбовых соединений в формате «одного окна».

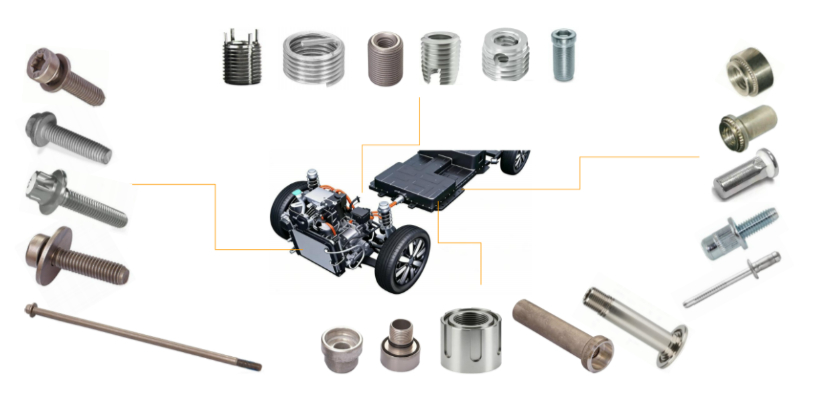

I. В фокусе — условия эксплуатации NEV: шесть ключевых продуктовых решений

Специально для жестких условий эксплуатации кузовов, шасси и систем «трех элементов» электромобилей компания YF ZCJ разработала шесть высоконадежных продуктовых матриц, призванных решить проблемы облегчения веса и безопасности соединений:

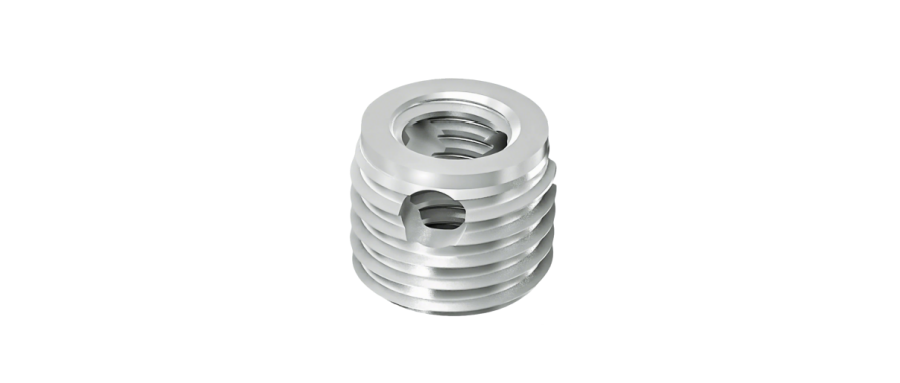

1. Упрочнение резьбы в легких (магниевых и алюминиевых) сплавах

Для снижения веса автомобиля широко используются литье и профили из легких магниевых и алюминиевых сплавов, однако их резьбовые отверстия обладают недостаточной прочностью на сдвиг. Разработанные YF ZCJ резьбовые вставки (втулки) (из углеродистой или нержавеющей стали) идеально интегрируются в отверстия легких сплавов, повышая класс прочности резьбы до 8, 12 и выше. Это в корне устраняет риск срыва резьбы в облегченных материалах.

2. Оружие против гальванической коррозии магниевых сплавов

При прямом контакте стальных болтов с магниевыми деталями, полученными литьем под давлением, из-за большой разности потенциалов возникает сильная гальваническая коррозия. YF ZCJ разработала решение: «Болт из алюминиевого сплава класса прочности 6.8 + физическое изолирующее покрытие». Минимальная разность потенциалов между алюминиевым и магниевым сплавами в сочетании с нанесением изолирующего герметика под головку болта сводит к минимуму риск коррозии, открывая путь для масштабного применения магниевых сплавов.

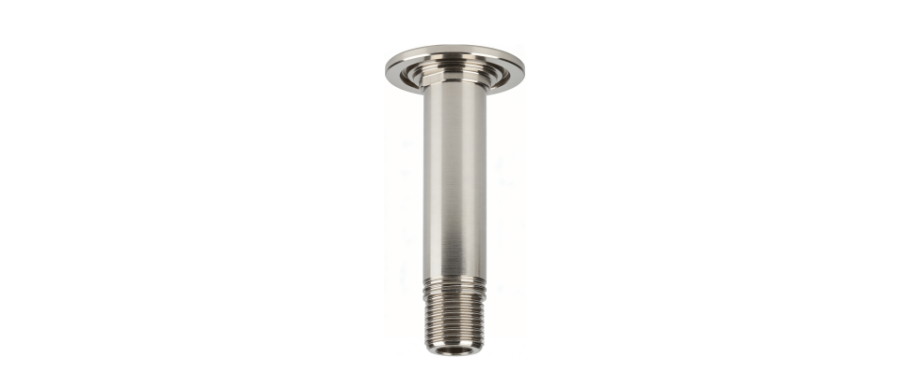

3. Снижение себестоимости: алюминиевые втулки методом холодной высадки вместо ЧПУ

Конструкционные втулки, массово применяемые в профилях шасси и аккумуляторных блоках, традиционно изготавливаются методом механической обработки на станках с ЧПУ, что дорого и неэффективно. YF ZCJ совершила технологический прорыв, внедрив прямую холодную высадку алюминиевых втулок взамен обработки на ЧПУ. Данный переход позволяет снизить себестоимость примерно на 20% и существенно повысить производительность при строгом сохранении точности размеров.

4. Соединение листового металла кузова и систем «трех элементов»: высоконадежный запрессовочный крепеж

Специализированная серия для листового металла и тонкостенных деталей, отлитых под давлением, используемых в кузовах, шасси и электронике. Устанавливаемый с помощью профессионального прессового оборудования, этот крепеж демонстрирует высочайшее сопротивление выталкиванию, вырыванию и прокручиванию, обеспечивая надежную фиксацию и заземление электронных и силовых систем.

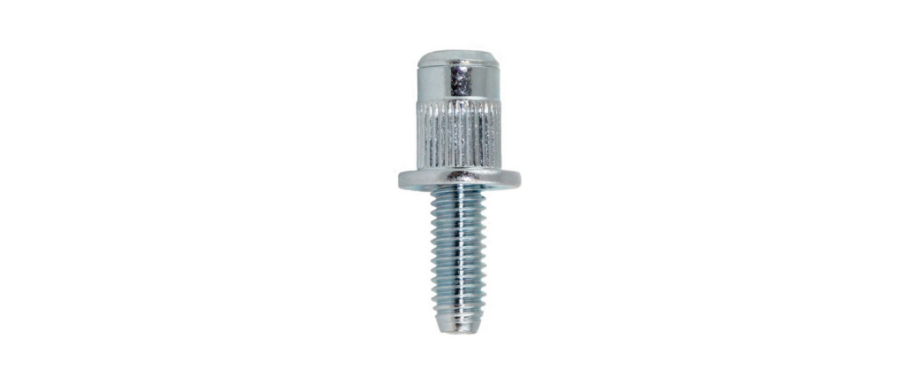

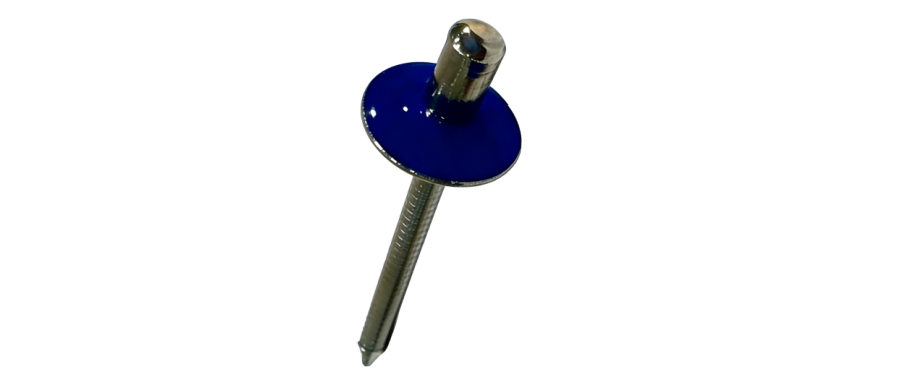

5. Баланс механического соединения и высокой герметичности: водонепроницаемый вытяжной крепеж

Линейка включает в себя заклепочные гайки (гайки-заклепки), заклепочные болты и вытяжные заклепки, широко применяемые для механического соединения листового металла шасси и аккумуляторных блоков. Особенность серии — нанесенный под головку высокомолекулярный герметик, благодаря которому сразу после установки достигается уровень защиты IP68, что надежно защищает батарейный блок при преодолении водных преград.

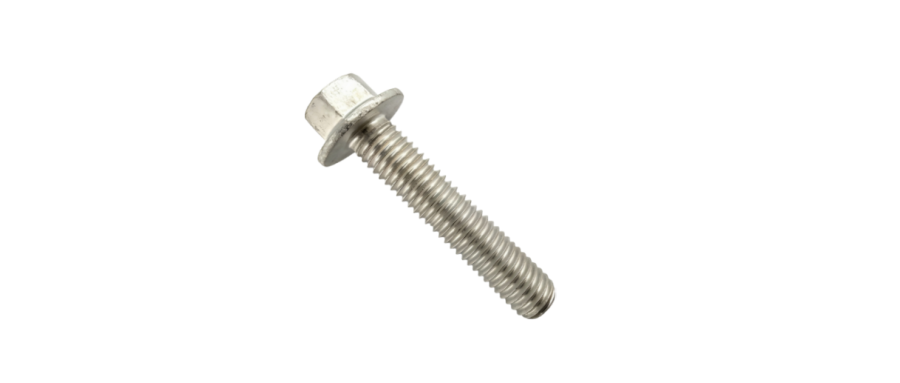

6. Болты с долговременной защитой от самоотвинчивания и герметизацией

Для работы в условиях высокочастотных вибраций, характерных для электрических силовых установок NEV, данные болты обеспечивают долгосрочную стойкость к ослаблению за счет комбинированной конструкции или предварительно нанесенных химических/физических резьбовых фиксаторов. Одновременно с этим интеграция уплотнительных колец или герметизирующих составов под головкой или на резьбе позволяет полностью удовлетворить общеавтомобильные требования к герметичности уровня IP68.

II. Поддержка на протяжении всего жизненного цикла: шесть систем технического сервиса

В условиях глубокой трансформации цепочек поставок в секторе NEV ценность крепежного элемента заключается не просто в самой детали, а в системном управлении совокупной стоимостью владения (TCO).

YF ZCJ развернула систему технической поддержки «Шесть сервисов», охватывающую весь жизненный цикл проекта, и выступает за максимально раннее подключение инженеров компании к этапу R&D (НИОКР):

• Профессиональное обучение: Проведение специализированных углубленных тренингов для R&D-команд заказчика по технологиям производства крепежа, планированию качества и подбору компонентов. Это позволяет повысить эффективность проектирования на 20% и снизить затраты, связанные с качеством, на 15%, предотвращая ошибки выбора на самом раннем этапе.

• Профессиональный дизайн-консалтинг: Совместное проектирование, начиная со стадии концепта, создание баз данных крепежных изделий, предоставление 2D/3D-чертежей и проведение конечно-элементного анализа (FEA), что увеличивает скорость проектирования более чем на 30%.

• Быстрое изготовление инженерных образцов: Благодаря наличию собственного производства полного цикла, изготовление опытных образцов (за счет складских альтернатив или оперативной обработки на ЧПУ) выполняется в приоритетном порядке — от 1 дня до одной недели максимум, что помогает сократить сроки разработки нового автомобиля.

• Профессиональные испытания: Заводская лаборатория оснащена полным спектром испытательного оборудования, включая измерители коэффициента трения и крутящего момента, камеры соляного тумана, спектрометры, климатические камеры (тепло/влага) и универсальные разрывные машины. За исключением длительных климатических тестов, отчеты по верификации предоставляются за 1–2 дня, ускоряя процесс валидации.

• Профессиональный анализ и разборка (Teardown): В ходе совместной разборки узлов с автопроизводителями (OEM) и поставщиками Tier 1 специалисты YF ZCJ проводят унификацию и консолидацию материалов — например, приведение к единому типу шлица, внедрение многофункциональных альтернатив и замену отдельных деталей на готовые узлы (комбо-крепеж). Это обеспечивает снижение общих затрат минимум на 10% при росте показателей безопасности на 15%.

• Непрерывная оптимизация процессов: На этапе серийного производства YF ZCJ продолжает искать скрытые резервы для снижения себестоимости за счет оптимизации параметров, упрощения конструкций и перевода деталей с «ЧПУ на холодную высадку», снижая совокупные затраты еще на 10–20%.

III. 20 лет технологического опыта: глобальные возможности поставок автокомпонентов

Оперативное техническое реагирование и стабильные серийные поставки возможны только при наличии мощной производственной базы и строгой системы управления качеством:

• Более 20 лет в индустрии, сертификация по автомобильным стандартам: Основанная в 2003 году, компания YF ZCJ в 2008 году вошла в цепочку поставок ведущих мировых брендов смартфонов. В 2013 году компания успешно прошла сертификацию по автомобильному стандарту качества IATF 16949 и вышла на рынок NEV со своей технологией холодной высадки алюминиевых втулок. Сегодня компания обслуживает более 100 ведущих клиентов по всему миру.

• Производственные мощности полного цикла: Объем выпуска прецизионного крепежа группы составляет около 500 миллионов штук в месяц. Собственные мощности по холодной высадке включают одно- и многопозиционные автоматы для работы с размерами от M0.6 до M27. Вертикально интегрированный процесс охватывает изготовление пресс-форм, накатку резьбы, термообработку, механическую обработку, поверхностную обработку (PVD/нанесение стопорящих клеев) и высокоточное оптическое сортировочное оборудование (CCD), гарантируя контроль автомобильного качества на каждом этапе.

• Команда опытных экспертов и опережающий R&D: 46% ключевых сотрудников работают в компании более 5 лет, а доля профильных экспертов со стажем от 10 до 20+ лет составляет 32%. На данный момент компания владеет 26 действующими патентами и активно инвестирует в перспективные направления: сверхвысокопрочные двигательные болты класса 14.9 с мелким шагом резьбы (метод холодной высадки), соединительные решения для суставов гуманоидных роботов и технологии крепления для углепластика (карбона).

• Стабильные поставки через «4 глобальные базы»: Штаб-квартира YF ZCJ расположена в Шэньчжэне (Китай). Компания развернула четыре производственные площадки: Шэньчжэнь (Пиншань), Хубэй (Сянъян — специализированный автомобильный завод), Индия и Индонезия, а также торговые представительства в США и Японии. Это обеспечивает высокую устойчивость локализованных поставок и выполнение обязательств в глобальном масштабе.

Заключение

В автомобильной промышленности каждый шаг на пути к снижению веса и повышению плотности энергии аккумуляторов становится серьезным экзаменом для базовых технологий соединения.

Компания YF ZCJ, опираясь на свой более чем двадцатилетний опыт прецизионного производства, превратила, казалось бы, незаметный крепеж в системное инженерное решение, объединяющее в себе «снижение веса, высокопрочное усиление, водонепроницаемость и защиту от гальванической коррозии». Глубоко интегрируя концепцию оптимизации совокупной стоимости владения (TCO) в R&D-процессы клиентов из сферы NEV, YF ZCJ стала надежным стратегическим партнером в области разработки резьбовых и крепежных соединений.

Приглашаем к сотрудничеству автопроизводителей (OEM), поставщиков систем «трех элементов» и компонентов шасси для проведения деловых переговоров:

• Штаб-квартира / R&D-центр: No. 13, Xingzhong Road, Kengzi Street, Pingshan District, Shenzhen, China (Китай, Шэньчжэнь, район Пиншань)

• Специализированный автомобильный завод: Sanchalu Economic Development Zone, Chengguan Town, Gucheng County, Xiangyang City, Hubei Province, China (Китай, провинция Хубэй, г. Сянъян)

• Зарубежная производственная база: Bekasi, Jababeka Phase 8, Industri 1, Indonesia (Индонезия, Бекаси)

• Официальный сайт: https://www.zcjtech.com/
