1. Введение: скрытая слабость болта
Современная техника становится всё легче: алюминий, магний, инженерные пластики и композиты повсюду заменяют сталь. Но у лёгких материалов есть общий врождённый недостаток — низкая прочность резьбы. Резьба, нарезанная непосредственно в алюминии, изнашивается уже после нескольких циклов сборки, а вибрация усугубляет проблему. Значительная доля отказов при сборке и в эксплуатации связана именно с резьбовыми соединениями. Как сохранить преимущества облегчения и получить при этом «стальную» резьбу? Ответ — проволочный резьбовой вкладыш.
2. Что такое проволочный резьбовой вкладыш?

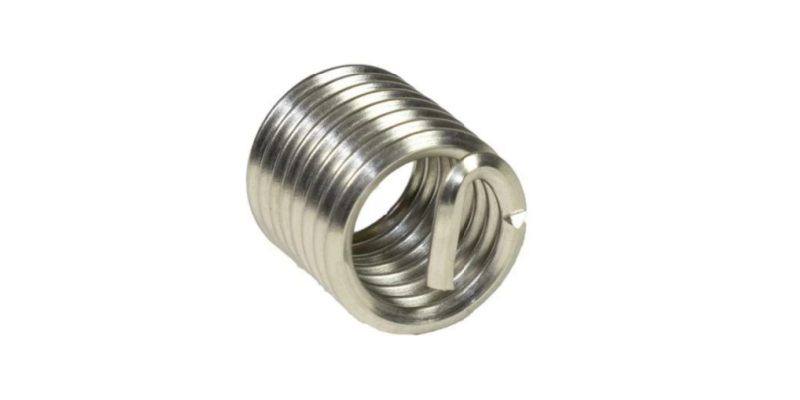

Проволочный резьбовой вкладыш (wire thread insert) — это крепёжная деталь внутренней резьбы, прецизионно навитая из нержавеющей проволоки ромбовидного поперечного сечения; внешне он напоминает точную пружину. После вворачивания в предварительно нарезанное отверстие в алюминии, магнии, чугуне или пластике наружная резьба вкладыша закрепляется в основании, а изнутри образуется высокоточная стандартная внутренняя резьба для обычных болтов и винтов.
Коротко: он даёт «мягкому» материалу «стальные зубы» — корпус остаётся лёгким, а резьба становится высококачественной нержавеющей сталью.
3. Принцип работы: распределение нагрузки виток за витком
В обычном резьбовом отверстии основную нагрузку несут лишь первые витки, у корня резьбы концентрируются пики напряжений. Благодаря упругости ромбического профиля вкладыш равномерно распределяет осевое усилие затяжки болта по всем виткам: пики напряжений резко падают, несущая способность заметно растёт.
Упругое соединение дополнительно демпфирует вибрации и компенсирует тепловое расширение, многократно увеличивая усталостную долговечность — именно поэтому ему доверяют авиация и автопром.
4. Типы и стандарты: серия GB/T 24425
Китайская серия национальных стандартов GB/T 24425 включает шесть частей: GB/T 24425.1 — обычный тип; 24425.2 — обычный тип для глухих отверстий; 24425.3 — самостопорящийся тип; 24425.4 — самостопорящийся тип для глухих отверстий; 24425.5 — внутренняя резьба под вкладыш; 24425.6 — технические условия.
Обычный тип служит для общего усиления и ремонта резьбы; самостопорящийся в средней части имеет многогранный стопорящий поясок, который с заданным моментом обжимает винт и предотвращает самоотвинчивание при вибрации. Стандарты охватывают самостопорящийся тип для глухих отверстий М3–М12 и соответствующую внутреннюю резьбу М2–М39; рекомендуется допуск 6H для обычных и 5H для самостопорящихся вкладышей.
5. Шесть ключевых преимуществ
1) Усиление мягких материалов: существенно более прочная резьба в алюминии, магнии, медных сплавах, чугуне и неметаллах.
2) Повышенная усталостная прочность благодаря упругому распределению нагрузки.
3) Стопорение от самоотвинчивания: самостопорящийся тип создаёт надёжный стопорящий момент.
4) Ремонт повреждённой резьбы без замены детали — снова стандартная резьба, без брака дорогих узлов.
5) Износостойкость: нержавеющие вкладыши выдерживают многократную сборку-разборку.
6) Лёгкость и экономия: лёгкие сплавы уверенно заменяют сталь при меньших суммарных затратах.

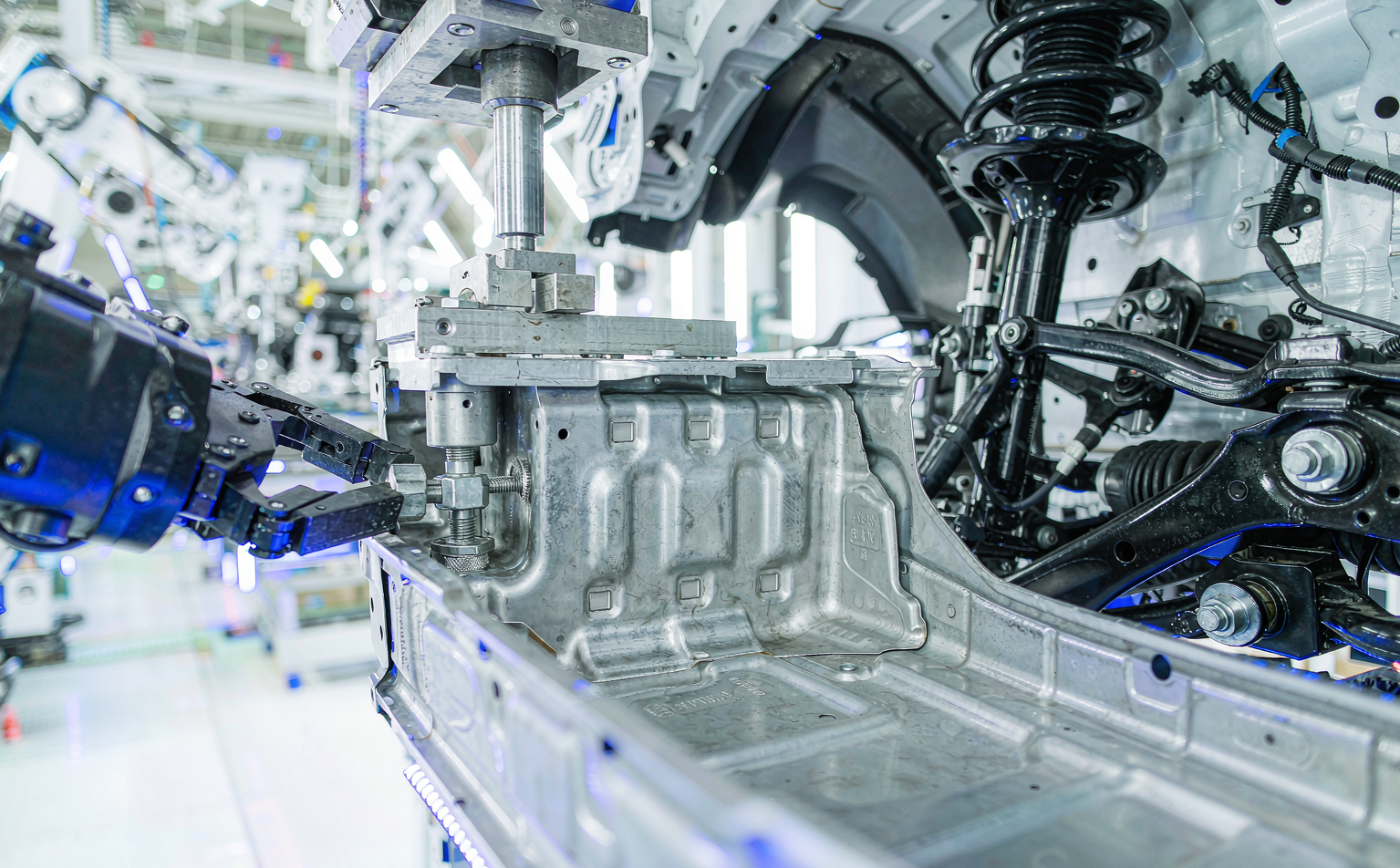

Лёгкие конструкции, например алюминиевые корпуса батарей электромобилей, — главная сфера применения
6. Монтаж в четыре шага
1) Сверление отверстия по размеру;
2) Нарезание установочной резьбы специальным метчиком;
3) Вворачивание вкладыша монтажным инструментом на 0,25–0,5 витка ниже поверхности;
4) Облом установочного хвостовика (исполнение для глухих отверстий имеет конусный конец и хвостовика не требует). Специальное оборудование не нужно — одно отверстие готово за несколько секунд.

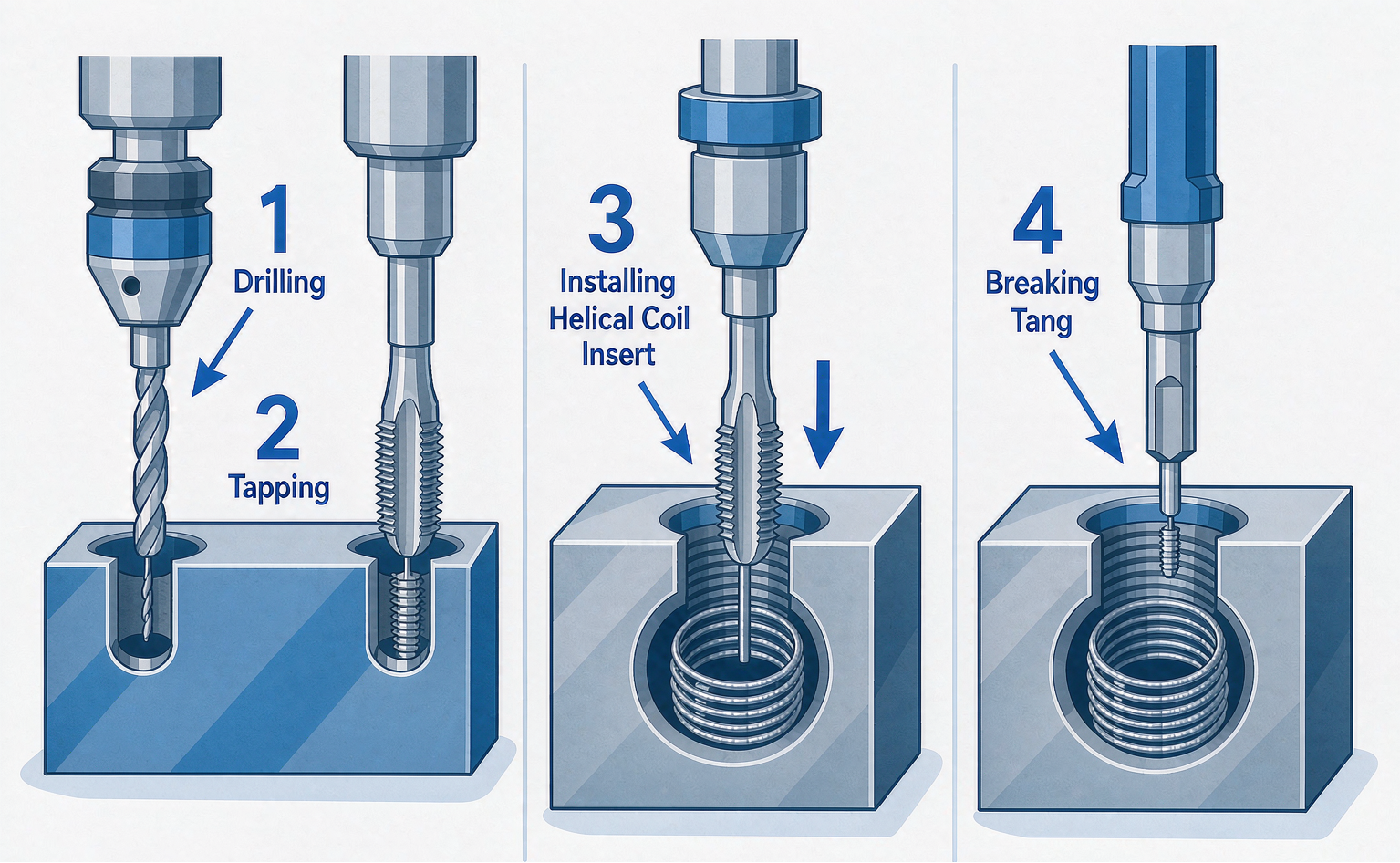

Сверление — нарезание — вворачивание — облом хвостовика: четыре шага
7. Области применения
Электромобили: корпуса батарей, блоки управления, алюминиевые кузова. Робототехника и гуманоидные роботы: усиление резьбовых отверстий в магниевых и алюминиевых звеньях. Авиакосмическая отрасль: двигатели и облегчённые конструкции. Электроника и связь: прецизионные узлы с частыми разборками. Беспилотники и лёгкая авиация. Везде, где сочетаются «лёгкий материал + надёжная резьба», работают проволочные вкладыши.
8. Краткий гид по выбору
Размеры: номинальные диаметры М2–М39, шаг 0,4–4 мм. Длины: 1d, 1,5d, 2d, 2,5d, 3d (d — номинальный диаметр) по требуемой длине свинчивания. Допуски: 6H для обычного типа, 5H для самостопорящегося. Пример маркировки: самостопорящийся вкладыш для глухих отверстий М10 с 8 рабочими витками в свободном состоянии маркируется «вкладыш GB/T 24425.4 M10-8».
Практические правила: для алюминия и магния обычно 1,5d–2d; при вибрациях и динамических нагрузках выбирайте самостопорящийся тип.
9. Заключение: маленькая деталь — большая польза
Проволочные вкладыши примиряют «лёгкое» и «прочное». Компания Yingfeng Zhichengjia основана в 2003 году и более 20 лет работает в области прецизионного крепежа. В 2019 году она открыла специализированный автомобильный завод в Сянъяне (провинция Хубэй), разработала проволочные вкладыши и вошла в цепочку поставок электромобилей. Сертификация IATF 16949, четыре производственные площадки в мире и мощность около 650 млн деталей в месяц позволяют нам обслуживать клиентов по всему миру, оптимизируя суммарные затраты и обеспечивая максимально быструю реакцию.
Подбор, образцы и отчёты об испытаниях: www.zcjtech.com.
